TOP >>> 遠近両用累進レンズの構造〜 >>>3つのタイプの累進設計
|
![C両面・内面・外面設計 〜3つのタイプの累進設計〜](2/2-4kanban.gif) |

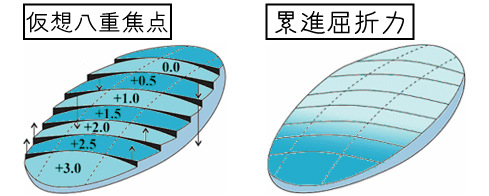

遠近両用レンズは、レンズ下方に向かってプラス(凸)度数の要素が徐々に
重なっています。この重なり合う面を累進面と言います。
|

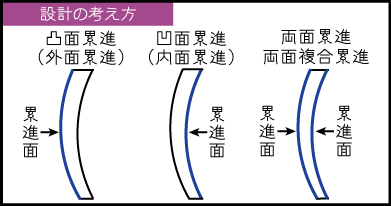

![仮想八重焦点と累進屈折力](2/2-245.jpg) ※この累進面の設計が製品によって大きく3タイプに分かれます。
|
![【外面累進設計】](2/2-247.gif) レンズの表面(外側)に累進面がある、一般的なレンズ。 ※市販されている累進レンズのほとんどが外面累進設計です。
|
![外面累進レンズのメリット](2/2-251.gif) |
![外面累進レンズのデメリット](2/2-250.gif) |
■・・・累進面 ■・・・回旋角 ■・・・角膜〜累進面までの距離
|
|
![【内面累進設計】](2/2-248.gif) レンズの裏面(内側)に累進面があるレンズ。
|
![内面累進レンズのメリット](2/2-253.gif) |
![内面累進レンズのデメリット](2/2-252.gif) |
■・・・累進面 ■・・・回旋角 ■・・・角膜〜累進面までの距離
|
|
|
![【両面累進・両面設計】](2/2-249.gif) レンズの両面に累進面があるレンズ。 または、両面にユレ・歪みを低減する技術が施されているレンズ。
|

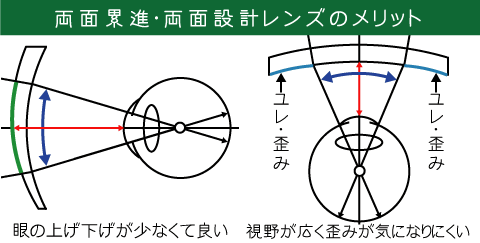

![両面累進・両面設計レンズのメリット](2/2-254.gif) |
■・・・累進面 ■・・・回旋角 ■・・・角膜〜累進面までの距離
|

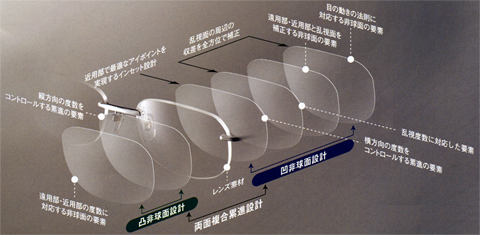

![両面累進・両面設計イメージ図 クリックすると拡大します。](2/2-258.jpg) |
画像をクリックして頂くと、別ウインドウで拡大表示されます。 |
|
