ご案内
『オークリーTHUMP』のレンズ加工依頼が多くあります。 加工について説明させていただきます。
●ワンポイント ●特殊形状 ●ふち無し ●ハイカーブレンズの扱いとなります。
※特殊構造・耐久性・加工方法などから、度付レンズへの交換を推奨していません。 下記の条件付で加工をお受けしています。
ご注意
※フレーム本体の販売はしていません。 ※構造上、止め部を2mm程まで薄く擦り上げます。 破損防止・耐久性などからはポリカーボネイト・1.53素材などをお勧めします。
※デザインイメージが変わりますが、側面の見え具合からは球面レンズを推奨します。
(既存のレンズは8カーブです) ※ミラー加工はお受け出来ません。(内面マルチのみ)
料金(2枚一組)
レンズ価格+¥10,000(加工代)
レンズ価格+¥8,800〜(外注加工代 税込、2021年1月時点)
オプション(カラー・内面マルチなど)別途加算
加工方法 当店加工機(ニデックME1000)一時加工 手作業にて完成させます。(『れんず屋』では)
※現在は外注加工にて作成します。(追記2021年1月)
出来上がり 度数によりレンズが厚くなると内側を削ります。 手作業部分が多い場合、機械加工のように左右対称には出来ません。
|
|
加工情報! |
お客様の加工依頼が有ったので、撮影の許可を頂き作製いたしました。 |
![](img/top02.jpg) |

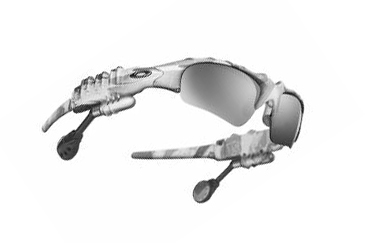

フレーム:OAKLEY
THUMP (オークリーサンプ) MP3プレイヤー付サングラス
|
|
![](img/oak01.jpg) |
![](img/oak02.jpg) |
オリジナルのレンズ(度ナシ) |
オリジナル裏から見た所 レンズを専用ネジで固定 |
![](img/oak03.jpg) |
![](img/oak04.jpg) |
固定部分のクローズアップ |
加工したレンズ(度つき) |
複雑な形をしています。 普通の加工機では作れない形です。 |
固定部の段差は度付なので厚みをなくす為 レンズ表面を薄く削る。(削らないと合わせ目が浮く) |
ME1000の能力が発揮。 |
![](img/me1000-1.jpg) |
![](img/me1000-2.jpg) |
複雑な加工をこなしてしまう機械なのです。ME1000の詳しい説明はこちらから |
ME1000だけでは100%出来ず、手作業が加わりやっとフレームに装着可能になります。 |
|
![](img/oak05.jpg) |
フレームに乗せた所です。 レンズがしっかり合いました
![](img/oak09.jpg) |
|
|
レンズタイプ別加工例 |
![](img/oak06.jpg) |
![](img/oak07.jpg) |
球面レンズ |
高カーブレンズ |
![](img/oak08.jpg) |
|
非球面レンズ |
|
特殊フレームハーフジャケットタイプ加工一例
![](img/thump013[1].jpg)
![](img/thump005[1].jpg) |

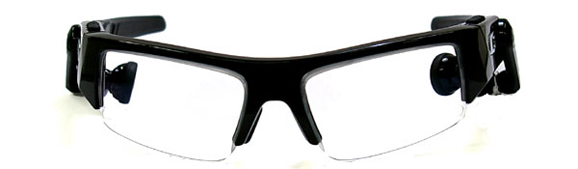

特殊フレームに8カーブレンズを加工した一例です。 |
![](img/0011.jpg) |
![](img/0012.jpg) |
![](img/0013.jpg) |
![](img/0014.jpg) |
![](img/002.jpg) |
![](img/001.jpg) |
![](img/0020.jpg) |
![](img/0016.jpg) |
![](img/0021.jpg) |
![](img/0022.jpg) |
![](img/0023.jpg) |
![](img/007.jpg) |
![](img/0025.jpg) |
![](img/0036.jpg) |
![](img/0024.jpg) |
![](img/0030.jpg) |
![](img/0031.jpg) |
![](img/0034.jpg) |
![](img/0028.jpg) |
![](img/0032.jpg) |
