■ 強度プリズムレンズ
 25プリズムレンズと10プリズムレンズの加工

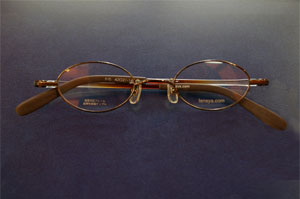

〇 作成フレーム

  • 『れんず屋』オリジナル強度対応枠
    (※販売終了)
〇 右レンズ 25プリズムの加工

  • メーカーレンズ袋

  • 東海光学 1.8素材 ガラスレンズ
    強度プリズムのため、クラフトにて作成
    販売価格10万以上
    ※度数によって異なります。

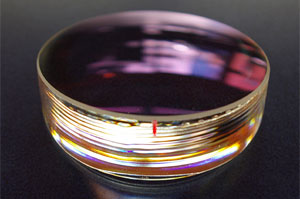

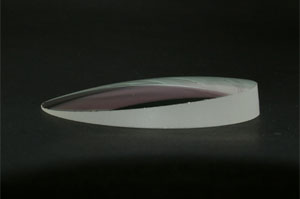

  • 25プリズムレンズ

  • 25プリズムレンズは、レンズメーターで測定できないため、メーカーでマーキング(水平方向)してあります。

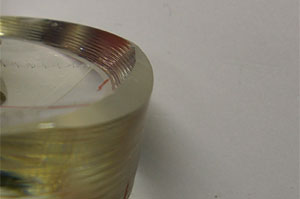

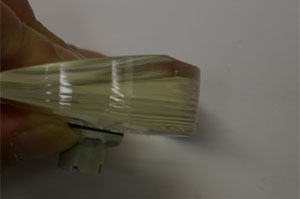

  • レンズが厚く、加工機の砥石が足りないため、手動で厚い部分をカット

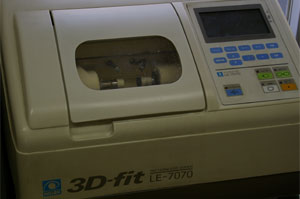

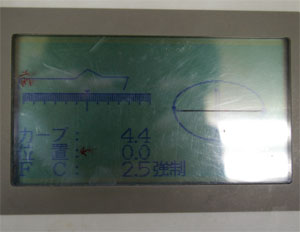

  • 加工機は、NIDEKの「ME1000」「SX9000」ではエラーした為、初期型のLE7070にて加工

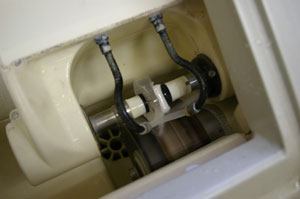

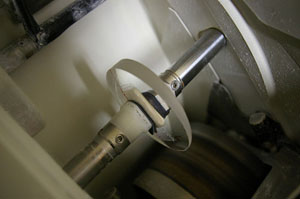

  • 加工風景

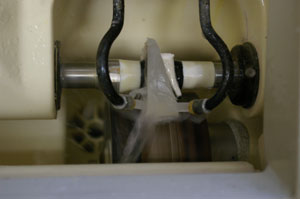

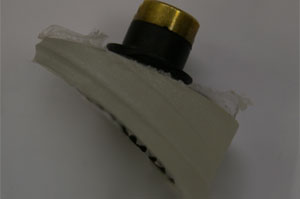

  • レンズ裏面のカーブに合わせて、支えとなるゴムを取り付けで加工実施

  • 右レンズ 25プリズムの加工終了。
〇 左レンズ 10プリズムレンズの加工

  • 10プリズムレンズ

  • 東海光学 1.70素材 プラスチック
    ※度数により作成可能プリズムは異なります。
    納期 約3週間
    ¥25,000〜(2枚一組 参考価格)
    度数・フレーム形状により加算あり

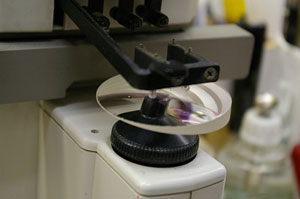

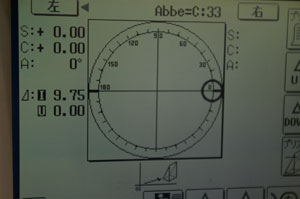

  • レンズメーターで測定可能

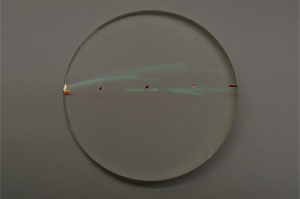

  • レンズメーターで印点(水平ライン)

  • レンズ裏にゴムを取り付けて加工
〇 作成終了

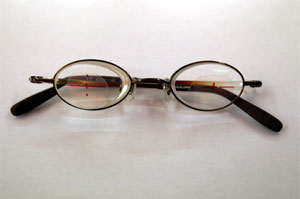

  • 正面写真

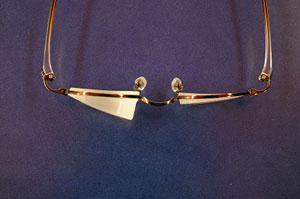

  • 上からの写真
〇 参考画像

  • 色収差

  • 強度プリズムの場合には、このような色収差がでます。

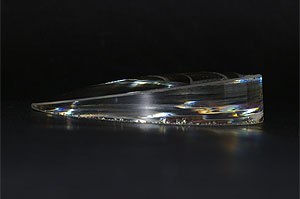

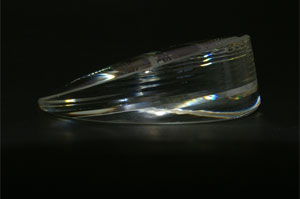

  • 15プリズムレンズ(ガラス)
